  ■ 개요 [ 탄생배경 ] [ 특장점 ] [ 도입시 장점 ] [ 도입분야 ] [ 적용사례 ] [ 구성도 예 ] [ 프로그램 예 ]


  DATA의 구성방법에 따라 크게 다층형과 매트릭스형으로 나누며,

  다층형(Stacked type)바코드는 1차원 바코드를 종방향으로 누적하여 데이터의 정보를 표시한 바코드이며

  매트릭스형(Matrix type)바코드는 동일한 폭의 흑백요소를 가로, 세로 모자이크식으로 표시한 바코드이다.

  ▶ 종류 및 역할

  • 다층형 바코드 : 1차원 바코드를 축소하여 세로로 여러 개의 문자를 누적한 구조로 심볼은 1차원 바코드와 동일한 형태로서 가는 바와 굵은 바로 표시하여 판독하는 방법으로서 일차원과 동일하며 각 열은 독특한 심볼의 시작과 종료패턴을 가지고 있으므로 열의 순서에 관계없이 모든 열을 읽어들여 단계별로 해독하며 스캐너는 CCD 에어리어센스 방식과 레이저 방식 모두 사용가능하다.

    PDF-417
    CODE49
    CODE16K
    CODABLOCK
    PDF-417은 많은 데이터를 포함할수 있고 데이터 오류의 검출 및 수정기능이 있으므로 휴대형 데이터 파일로서 적합하며, 종래의 선형레이저 스캐너, 라스터 레이저 스캐너, 선형 CCD 스캐너, 2D CCD스캐너로 판독이 가능하다.다양한 스캐너로 판독이 가능하고 개방형 체계이므로 어느 사용자라도 용이하고 편리하게 필요한 응용분야에 적용할 수 는 장점이 있다.
    Code 49는 작은 대상물에 바코드 라벨을 붙이기 위개 개발되었고, 현재 매우 제한된 응용분야에서 사용되는데, 주로 IC나 PCB, 실험실 시험관, 알약 등의 데이터 표기에 사용되고 있다.
    Code 16K는 기존의 Code 49가 새롭고 거대한 코드 테이블을 저장하기 위해 많은 메모리 용량이 필요하므로 이러한 문제점을 해결하기 위해 다층형 구조로 설계되었다.
    CodaBlock는 열 단위로 스캐닝되고 판독되며, 데이터 구조가 열 지시자에 의해 복구된다. 기존의 레이저 스캐너, 1D 또는 2D CCD스캐너로 판독된다. 이 심볼로지는 기본적으로 의료장비나 IC, PCB라벨링을 응용분야로 하였으나 휴대형 데이터 파일 응용분야에도 적용될 수 있다


  • 매트릭스형 바코드 : DATA 표시영역을 흑과 백의 모자이크 패턴으로 표현하고 패턴의 각도와 크기를 읽어들여 해독하는 구조로써 패턴의 방향인식을 위한 특수한 패턴(L형가이드, 잘라낸 심볼)을 가지며 360도 전방향 판독과 고속판독이 가능하다. 기본단위는 검정색의 패턴이며 사각으로 표현되는 것이 일반적이며 피턴의 화상인식에 의하여 데이터의 디코딩이 가능하므로 스케너는 반드시 CCD 에어리어센스 방식을 사용하여야 한다.

    CODE1
    DATAEMATRIX
    ARRAYTAG
    QRCODE
    Code1은 빠르게 인식하기 위한 중앙 인식 패턴이 있다.모두 10종류의 Version이 있고 대부분의 인쇄기술을 이용하는 보통의 응용분야에 이용된다.
    Data Matrix는 심볼당 표현할 수 있는 데이터의 양을 강조하고 있으며, 오류검출 및 복원 알고리즘에 따라서 ECC 00-140과 ECC 200 두종류가 있다. 인쇄와 판독이 한 회사에서 패쇄적으로 이루어지고 그 이용을 전적으로 책임지는 제한적인 부분을 제외한 대개의 경우 ECC 200을 사용하도록 추천하고 있다.
    ArrayTag는 가구 회사가 통나무와 목재를 구분하기 위해 개발을 지원해 왔기에 원형에 가까운 육각형의 모양을 하고있다. 이 심볼로지는 자동차 번호판 인식이나 공항의 패키지 콘테이너, 소포, 종이 롤(Roll)등 많은 데이터를 포함하는 기타 응용분야에도 적용을 확대 시키려 하고 있다.
    Quick Response Code라는 의미로서 신속한 판독을 요로 하는 물류 관리나 공장 자동화 부문에 적합하도록 고안되었고 좌측상단과 그 우측과 아래에는 2개의 소형 단면 심볼이 있어서 심볼의 방향을 빠르게 파악하고 신속한 판독을 가능하게 한다.
    MAXICODE
    VERICODE
    SOFTSTRIP
    CP CODE
    MaxiCode는 UPS에서 운반처리하는 소포와 패키지의 분류와 추적 관리, 대금청구를 신속하고 정확하게 처리하여 내부의 물류 관리 효율을 증대시키고 고객에 대한 서비스를 향상시키기 위해 새로이 부각되기 시작한 2D심볼로지에 착안하여 우편번호, 국가코드, 주, 시, 거리를 포함하는 수취인 주소와 서비스 등급, 소포나 패키지의 고유 ID번호, 발송자 ID번호, 무게, 인도일 등을 2D심볼로 표현하고 고속으로 해독될수 있는 MaxiCode를 개발하게 되었다.
    최초의 매트릭스형 2D심볼로지이다. Version심볼은 정사각형이 표준형이나 응용환경에 따라 직사각형 또는 삼각형도 가능하다. VerisiCode는 반도체, PCB, 공구, 금속부품 등에 응용이 시도되고 있다.
    심볼을 고정된 높이와 가변의 길이를 가지며 심볼 상단에는 타이밍 궤도가 있어 그 구조가 ASCII문자를 코드화할 수 있는 마그네틱 스트라이프의 가시적 버전과 흡사하다. 심볼은 최대 5400개의 문자를 포함할 수 있어 2D심볼로지 중 심볼당 최대의 용량을 가지고 있다. 이런 특성으로 인해 Softstrip은 대형 데이터 파일의 기능이 요구되는 분야에 응용되고 있다. 처음에 Softstrip은 잡지의 초록이나 신분증을 코드화하는데 이용되었다.

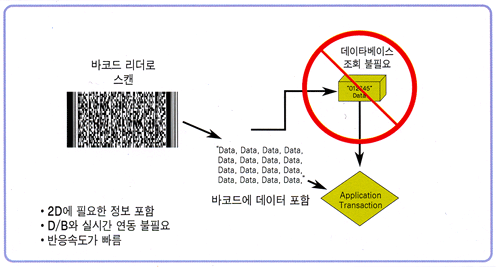

  ▶ 이차원 바코드의 적용 개념도
